产品详情

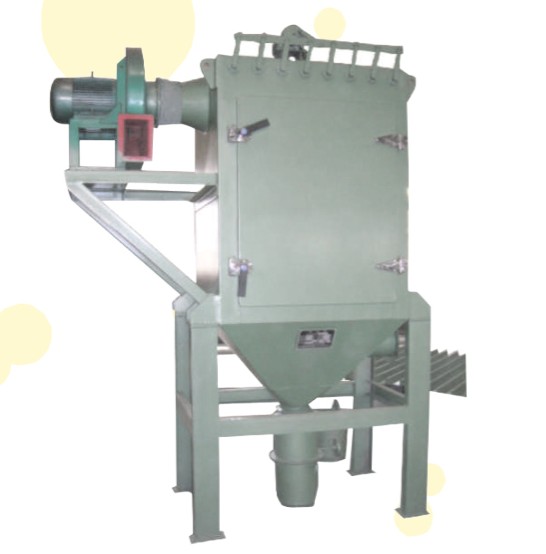

XZD型旋风收尘器
一、主要用途
XZD型旋风收尘器是我厂学习国内先进经验生产的一种新型除尘设备，它适宜配用于0.5-4吨/时层燃工业锅炉和采暖锅炉的烟气净化，适用于车间粉尘的净化使用。经用户实际运行考验，它具有除尘效率高阻力适中，钢材消耗量小，占地面积小，运行维护保养方便优点，经它净化后的烟气含尘浓度达到环境保护效率的要求；同时该除尘器的内壁因涂有20毫米厚的耐磨涂料，它还能涂耐高温，耐磨损延长使用寿命等优点。
本除尘器可做成左旋和右旋两种，当面对除尘器的出气口，烟气沿蜗壳顺时针方向流动为右旋，逆时针方向流动为左旋。
由于在旋风除尘器进口处，距离中心不同距离上的气流在完成拐弯时所经过的路程不同，因而发展成为使气流及动能能够平衡的垂直涡流。如果使在任何面积上的速度与该面积上弯头的高度成正比，而所经过的距离与弯头半径成正比，即当弯头的半径与高度的乘积保持为一常数时，便可消除垂直涡流。
为制造方便，将进口作为倾斜的锥形底板，经过180O的涡流进入除尘器本体，成为具有锥形底板的涡壳结构，并装有螺旋形进口连接底板。试验证明：这种结构形式对于控制除尘器回转气流中的“次流”，提高除尘效率和降低阻力效果良好。
XZD型旋风收尘器是我厂学习国内先进经验生产的一种新型除尘设备，它适宜配用于0.5-4吨/时层燃工业锅炉和采暖锅炉的烟气净化，适用于车间粉尘的净化使用。经用户实际运行考验，它具有除尘效率高阻力适中，钢材消耗量小，占地面积小，运行维护保养方便优点，经它净化后的烟气含尘浓度达到环境保护效率的要求；同时该除尘器的内壁因涂有20毫米厚的耐磨涂料，它还能涂耐高温，耐磨损延长使用寿命等优点。
本除尘器可做成左旋和右旋两种，当面对除尘器的出气口，烟气沿蜗壳顺时针方向流动为右旋，逆时针方向流动为左旋。
由于在旋风除尘器进口处，距离中心不同距离上的气流在完成拐弯时所经过的路程不同，因而发展成为使气流及动能能够平衡的垂直涡流。如果使在任何面积上的速度与该面积上弯头的高度成正比，而所经过的距离与弯头半径成正比，即当弯头的半径与高度的乘积保持为一常数时，便可消除垂直涡流。
为制造方便，将进口作为倾斜的锥形底板，经过180O的涡流进入除尘器本体，成为具有锥形底板的涡壳结构，并装有螺旋形进口连接底板。试验证明：这种结构形式对于控制除尘器回转气流中的“次流”，提高除尘效率和降低阻力效果良好。
二、XZD/G型旋风除尘器的工作机理
含尘烟气通过过滤材料，尘粒被过滤下来，过滤材料捕集粗粒粉尘主要靠惯性碰撞作用，捕集细粒粉尘主要靠扩散和筛分作用。滤料的粉尘层也有一定的过滤作用。旋风除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要。一般取过滤速度为0．5—2m／min，对于大于0．1μm的微粒效率可达99％以上，设备阻力损失约为980—I470Pa。
XZD/G型旋风除尘器除尘效果的优劣与多种因素有关，但主要取决于滤料。布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。根据需要再把布或毡缝成圆筒或扁平形滤袋。根据烟气性质，选择出适合于应用条件的滤料。通常，在烟气温度低于120℃，要求滤料具有耐酸性和耐久性的情况下，常选用涤纶绒布和涤纶针刺毡；在处理高温烟气(250℃)时，主要选用石墨化玻璃丝布；在某些特殊情况下，选用炭素纤维滤料等。
三、主要技术参数：
XZD/G型旋风除尘器除尘效果的优劣与多种因素有关，但主要取决于滤料。布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。根据需要再把布或毡缝成圆筒或扁平形滤袋。根据烟气性质，选择出适合于应用条件的滤料。通常，在烟气温度低于120℃，要求滤料具有耐酸性和耐久性的情况下，常选用涤纶绒布和涤纶针刺毡；在处理高温烟气(250℃)时，主要选用石墨化玻璃丝布；在某些特殊情况下，选用炭素纤维滤料等。
三、主要技术参数：
XZD/G除尘器规格 | φ404 | φ578 | φ810 | φ1100 |
用途 | 配0.5吨/时锅炉 | 配1吨/时锅炉 | 配2吨/时锅炉 | 配4吨/时锅炉 |
处理烟气量米/时 | 1229.4 | 3300 | 6,500 | 12,000 |
进口流速米/秒 | 21 | 21 | 21 | 21 |
阻力 | 87毫米水柱（200℃烟温） 79毫米水柱（250℃烟温） | |||
除尘效率 | 94.45%-34.7% | |||
金属总重（公斤） | 125.43 | 223.41 | 393.43 | |
耗钢指标（公斤/1000米/时烟气） | 38.10 | 34.37 | 32.77 | |
选用引风机型号 | Y6-32NO3.7C | Y6-32NO5C | Y6-32NO6C | Y6-45NO7.5C |
